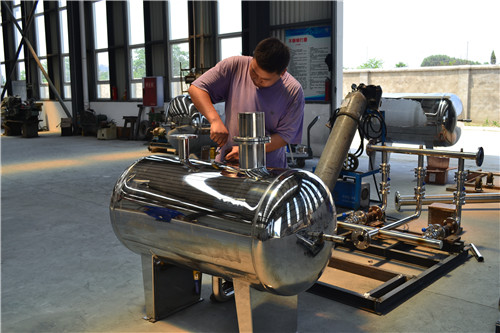

為了減少變頻恒壓供水設備小流量或零流量時水泵的能耗，生活變頻給水設備一定要配置穩壓氣壓罐，在小流量或零流量供水時，由氣壓罐穩壓補充。變頻供水設備的氣壓罐在此發揮著十分重要的作用。
![14949011885772840[1]](/upLoad/image/20170516/14949233779166243.JPG "14949011885772840[1]")
一、水泵可以進入睡眠，氣壓罐必不可少。
氣壓罐——利用波義耳（Robert Boyle）氣體定律：
PV/T=n； （P－壓力，V－氣壓罐氣體體積，T－溫度）；
在一定溫度下氣體壓力（P）與容積（V）乘積等于常數的原理，利用水的壓縮性極小的性質，用外力將水儲存在罐內，氣體受到壓縮壓力升高，當外力消失壓縮氣體膨脹可將水排除。
眾所周知，生活管網末端閥門很難作到滴水不漏，因此，無氣壓罐的給水設備或系統，由管網自身的壓力水維持系統壓力。由于水的壓縮比遠遠小于氣體，當管網有小流量的泄漏可造成壓力大幅度的下降，可使水泵頻繁啟動。如工頻泵直接向用戶供水，就必需配備氣壓罐，緩解水泵頻繁啟動。由于變頻的應用，設備控制水泵因需而供（變量恒壓）。零流量時變頻控制水泵低速保證管網“恒壓”，利用這一點，不再設置氣壓罐的變頻供水設備就必須有一臺水泵24小時不停工作或頻繁啟動來保證管網的壓力，因此，氣壓罐是保證水泵正常休息并延長睡眠時間的前提。
二、水泵睡眠的時間由氣壓罐的體積決定。
（a）氣壓罐體積決定了在一定壓力范圍內補充管網的水量；在管網泄露流量（L/S）一定的情況下，氣壓罐的體積大小決定了水泵再啟動間息時間的長短，體積越大，間息時間越長；因此，選擇體積稍大的氣壓罐可延長水泵的睡眠時間。
（b）正確認識氣壓罐體積的大小。
體積過大的氣壓罐，會增加資金投入、維護不便、充氣時間長等。我們就舉個例子來說：生活管網變頻恒壓值為P1=0.5MPa，壓力下限P2=0.35MPa，在正常情況下，假設管網泄漏5L/h，在夜間水泵停止工作按7h（22:00－5:00）計算，泄漏為35L，那么，如果氣壓罐在P1、P2=0.15MPa壓力范圍內的調節水量大于35L，可保證水泵睡眠7小時。因此，選用調節水量在35～50L左右的氣壓罐是比較合適的。如選用調節水量大大超出50L的氣壓罐，雖然水泵的間息工作時間更長，但超過7小時已經開始進入用水階段，延長睡眠時間已無意義。與此相比，配套的小氣壓罐與過大體積氣壓罐具有使水泵相同的間息時間，因此，氣壓罐體積配置過大也不必要。
綜上所述，對于生活變頻供水設備來說，如何在用水極少的情況下合理的配置氣壓罐，是延長水泵的睡眠時間、降低水泵損耗、延長水泵壽命的重要因素。
